Residenza in muratura armata POROTON® in zona sismica 2 e climatica F

Canal N., Bonan V.

Il progetto presentato riguarda la realizzazione di una villetta unifamiliare situata in una zona sismica, selezionata tra i finalisti del Premio POROTON® 2019. L’opera si distingue per la riuscita integrazione tra le scelte architettoniche, strutturali ed energetiche, confermata da una puntuale esecuzione in cantiere. L’edificio, realizzato in muratura armata POROTON®, assicura elevati livelli di isolamento termico e inerzia, garantendo al contempo eccellente sicurezza sismica e comfort abitativo, fino al raggiungimento della classe energetica A4.

Caratteristiche generali dell’intervento

L’intervento è localizzato nel Comune di Santa Giustina (BL), classificato come “Nuova costruzione in muratura armata” in zona sismica 2 e zona climatica F. Sebbene il progetto originale prevedesse una struttura in legno X-LAM, la committenza e i progettisti hanno virato verso la muratura armata POROTON® per sfruttarne le superiori prestazioni inerziali e la funzione strutturale.

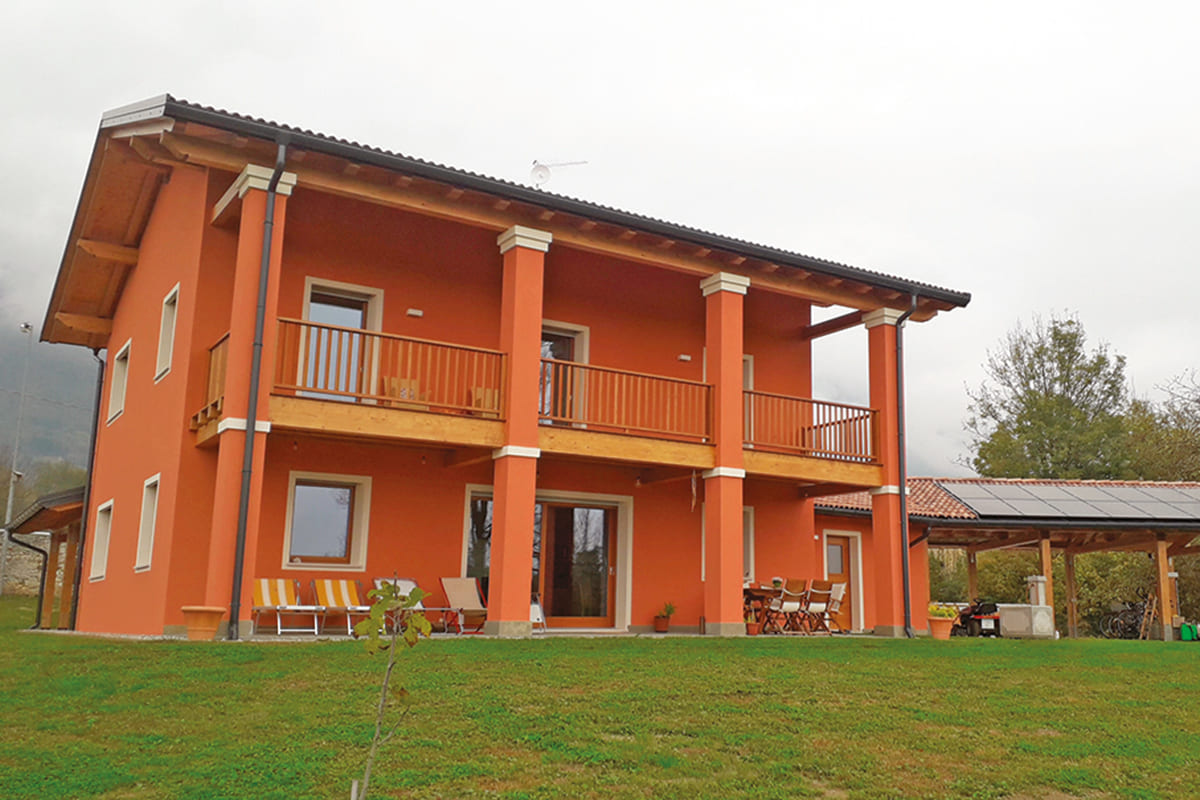

Il complesso è costituito da:

  • un corpo principale su due piani fuori terra con sottotetto non abitabile;
  • un corpo secondario a un piano;
  • due tettoie in legno per il ricovero auto, strutturalmente indipendenti tramite giunto sismico.

Materiali impiegati

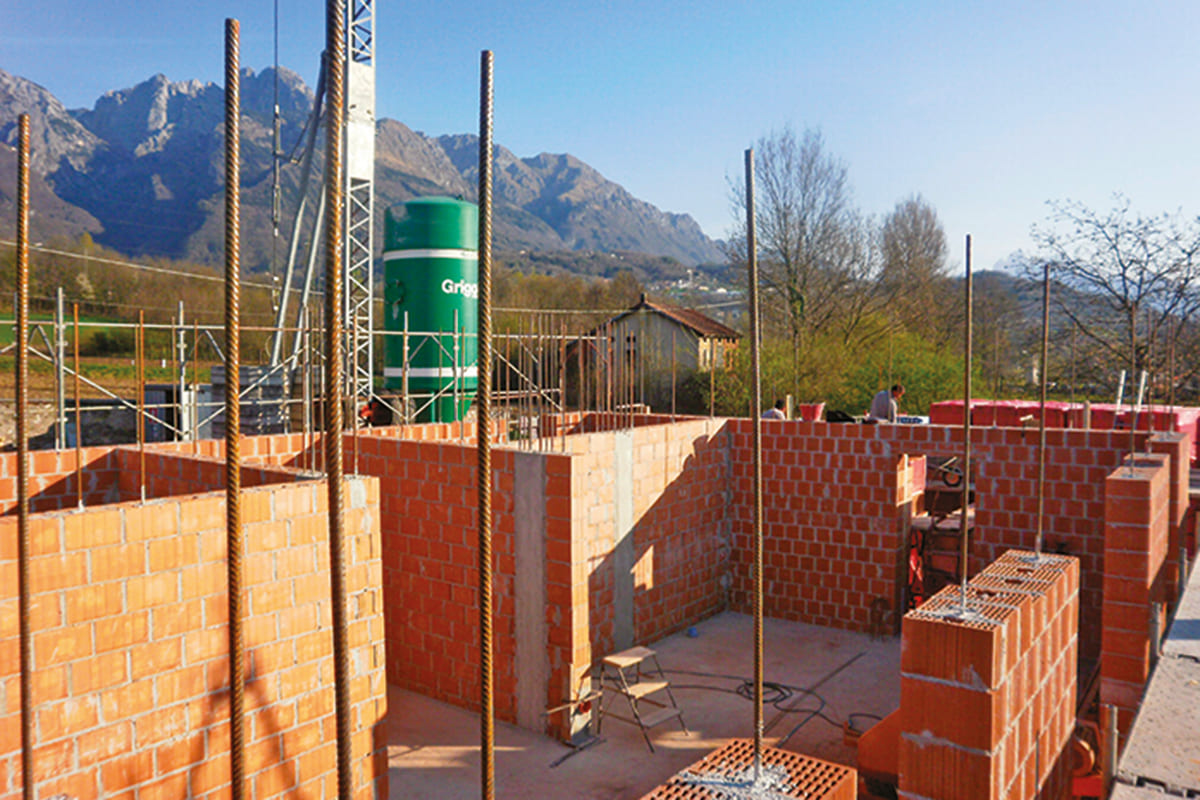

Per la struttura verticale sono stati utilizzati blocchi in laterizio POROTON P800 MA: nello specifico, il blocco MA 30 Brite (spessore 30 cm) per le pareti perimetrali e il blocco MA 25 “ad H” (spessore 25 cm) per i setti interni.
Tali blocchi, conformi alle prescrizioni delle NTC 2018 per le zone sismiche, sono caratterizzati da:

  • percentuale di foratura non superiore al 45% (blocchi semipieni);
  • setti continui e rettilinei paralleli al piano del muro;
  • resistenza caratteristica a compressione di 8 N/mm2 (parallela ai fori) e 2 N /mm2 (ortogonale).

Questi elementi sono stati posati con malta M10 a prestazione garantita e armati con barre ad alta duttilità B450C. La copertura è stata realizzata in legno lamellare e massello, mentre le fondazioni sono in calcestruzzo armato.

Impianto strutturale

Dal punto di vista strutturale, l’edificio non è regolare né in pianta né in elevazione, pertanto è stato necessario ricorrere a un’analisi strutturale completa secondo NTC 2018.

Sono state eseguite:

  • analisi statica lineare per carichi non sismici;
  • analisi modale e analisi statica non lineare “pushover” per le azioni sismiche.

La struttura è stata concepita come un sistema tridimensionale scatolare, con murature, orizzontamenti e fondazioni efficacemente collegati tra loro in modo da resistere alle azioni verticali ed orizzontali.
I risultati hanno confermato che il sistema in muratura armata offre ampi margini di sicurezza, con una capacità di spostamento dell’edificio nettamente superiore alla domanda sismica richiesta dalla normativa.

Efficienza energetica e comfort

L’edificio raggiunge la Classe Energetica A4 grazie a un involucro performante, all’uso di rinnovabili e di un sistema impiantistico ad alta efficienza. Le pareti esterne sono isolate con un cappotto in lana di roccia da 15 cm, ottenendo una trasmittanza di 0,17 W/m²K e un’elevata inerzia termica grazie alla struttura massiva in laterizio POROTON®.
La copertura in legno è ventilata e coibentata, mentre l’impiantistica si basa su una pompa di calore supportata da fotovoltaico e ventilazione meccanica controllata (VMC), azzerando l’uso di fonti fossili.

Considerazioni finali

L’intervento dimostra la versatilità del sistema costruttivo in muratura armata POROTON®, capace di integrarsi con soluzioni in legno e sistemi isolanti evoluti, valorizzando le proprietà di ciascun materiale.
Le ottime qualità prestazionali del sistema costruttivo muratura armata POROTON® e la corretta concezione strutturale hanno permesso di ottenere elevata sicurezza sismica nonostante l’irregolarità dell’edificio. Parallelamente, l’integrazione tra massa muraria, cappotto in lana di roccia, copertura ventilata e impianti a energia rinnovabile ha garantito un edificio ad alte prestazioni energetiche, efficiente e confortevole anche in zona climatica F.

Nell’articolo completo

Nell’articolo completo di vengono riportati i dettagli del progetto, le caratteristiche tecniche, le foto e la scheda tecnica.
Clicca “Scarica l’articolo completo” qui in basso.

Riferimento
Murature Oggi 137
